Статьи

Схемы сборки гидравлических систем


Гидравлическая система одностороннего действия с одним рабочим механизмом и станцией

Гидравлическая система одностороннего действия с одним рабочим механизмом, станцией и предохранительным краном

Гидравлическая система с одним рабочим механизмом двустороннего действия и гидрозамком, работающая от насосной станции с ручным приводом

Гидравлическая система с одним рабочим механизмом двустороннего действия с предохранительным краном, работающая от станции с электро, бензоприводом

Гидравлическая система одностороннего действия с двумя рабочими механизмами, станцией и предохранительными кранами

Гидравлическая система с двумя рабочими механизмами двустороннего действия и предохранительными кранами, работающая от насосной станции с электробензоприводом

Гидравлическая система с одним рабочим механизмом одностороннего действия с предохранительным краном работающая от насосной станции с электробензоприводом

Условные обозначения:




Рекомендации по выбору насоса

Чтобы правильно подобрать насос к конкретному инструменту, руководствуйтесь следующим:
Соблюдайте рекомендуемую совместимость насосов с домкратами (см. таблица выбора). Выбирайте насос, исходя из соответствия технических характеристик насосов (см. таблица выбора) и инструмента (обратите внимание, что рабочий объем масла инструмента(ов) и рукава(ов) должен быть меньше полезного объема бака насоса). Если Вы нуждаетесь в дополнительной информации по выбору насосов или рекомендациях о правильной комплектации полной гидравлической системы, пожалуйста, свяжитесь с нами.

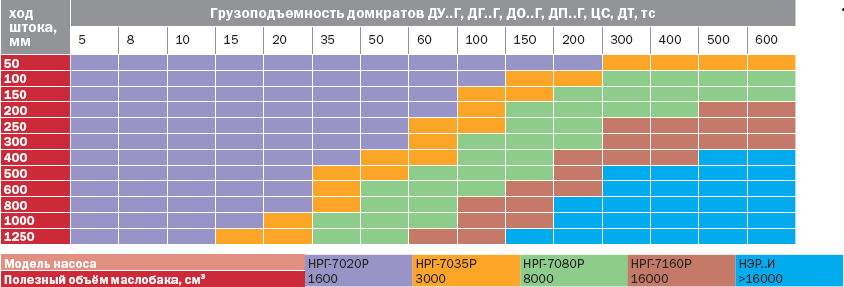

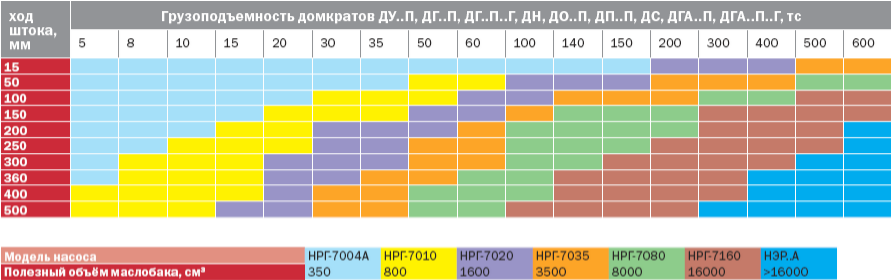

Подбор насоса: рекомендуемая совместимость насосов и домкратов

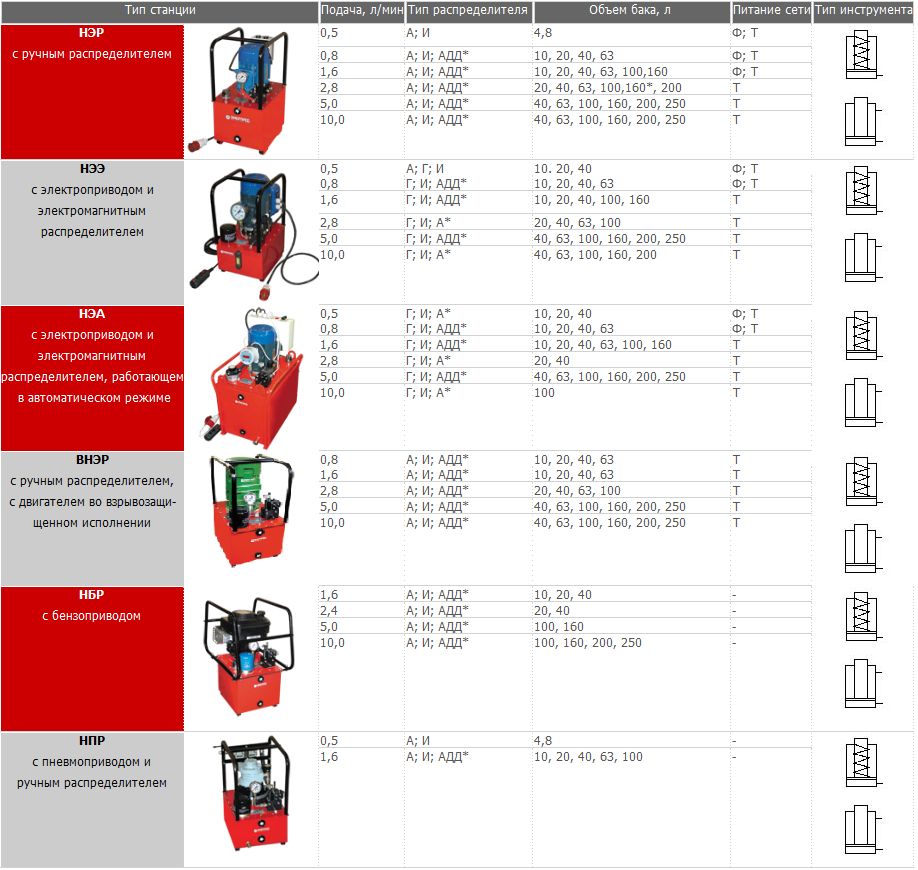

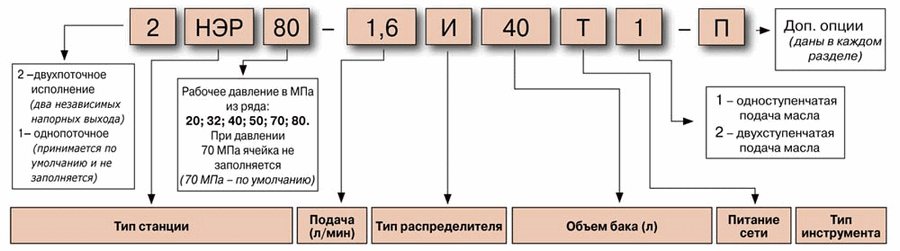

Выбор насосной станции

Ф - 220В, 50 Гц; 1 фазный
Т - 380В, 50 Гц; 3 фазный
одностороннего действия
двухстороннего действия
А - разгрузочный кран (рабочий ход-возврат)
Г - 2-х поз. распредельтель (рабочий ход-возврат)
И - 3-х поз. распределитель (рабочий ход-удержание-возврат)
АДД - два (3 и более Д4Д) 3-х-поз. распределителей для нескольких домкратов (рабочий ход-удержание-возврат)
* Распределители изготавливаются по спецзаказу
